Cara Membaca Skala Denah Rumah Untuk Pemula

Cara membaca skala denah rumah yaitu dengan mengukur panjang objek pada gambar lalu dikalikan dengan skala yang digunakan. Jika gambar sudah diberikan keterangan ukuran maka tidak perlu repot-repot menghitung skalanya.

Penggunaan skala pada gambar bertujuan untuk menuangkan objek sebenarnya agar muat dikertas sehingga bisa dipahami, ada skala yang sifatnya memperkecil seperti gambar desain rumah, ada juga skala yang sifatnya memperbesar seperti gambar detail mur baut pada mesin kendaraan.

Menggambar bangunan secara manual dikertas gambar dengan pensil atau bolpoin memerlukan perhitungan skala dengan bantuan kalkulator. Namun itu tidak diperlukan jika menggambar memakai software seperti autoCAD, draft sight, dan sejenisnya.

Pembuatan skala dilakukan saat melakukan cetak print out. Berikut contoh pembacaan skala gambar.

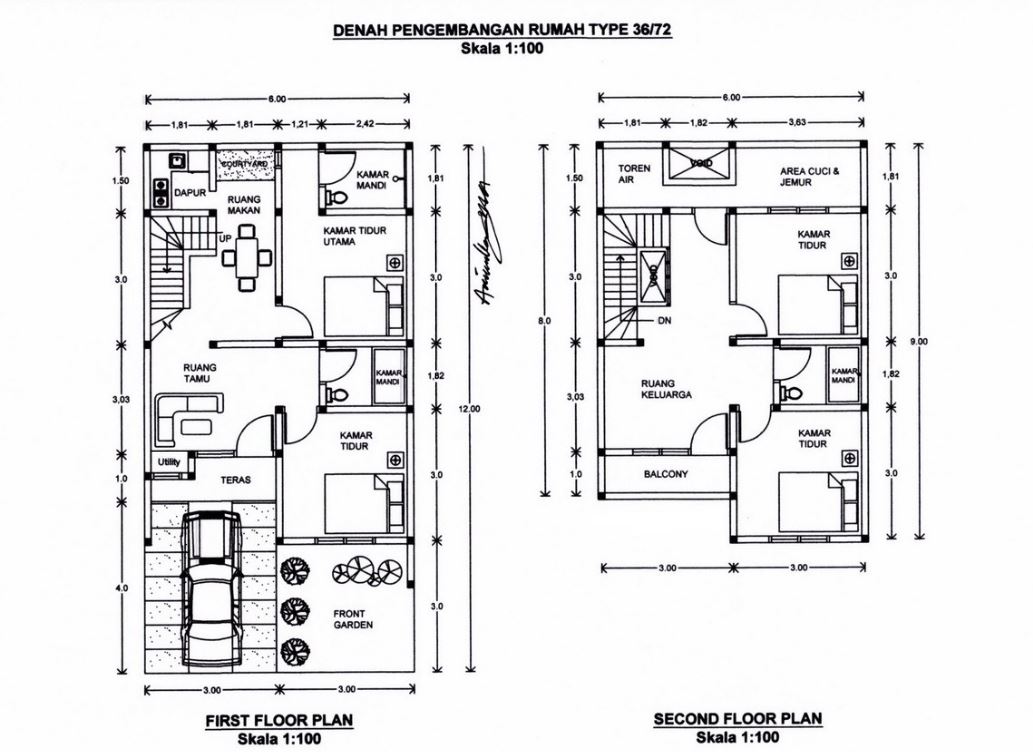

Cara Membaca Skala Gambar Denah Rumah

Melihat Keterangan Teks

Melihat keterangan teks ukuran yang tertera pada gambar denah rumah, dari situ kita bisa tahu berapa ukuranya sesuai dengan satuan yang dipakai apakah itu mili meter, centi meter, meter, ataukah satuan lainya.

Gunakan Alat Ukur

Jika ukuranya tidak tertera pada gambar maka kita bisa mengukur berapa panjang objek yang mau dicari ukuranya pada gambar menggunakan alat ukur penggaris.

Lalu melihat keterangan berapa skala yang dipakai. kemudian menghitung ukuran sebenarnya berdasarkan skala yang tertera pada gambar.

Contoh Menghitung Panjang Sebenarnya

Object diperkecil pada gambar

• Panjang garis dinding pada gambar denah rumah 7cm.
• Skala gambar 1:100, artinya setiap 1 cm dikertas gambar sama dengan 100 cm pada ukuran objek sebenarnya.
• Ukuran sebenarnya 7 cm : 1 cm x 100 cm = 700 cm = 7 m.
• Jadi panjang dinding rumah sebenarnya 7 m.

Baca juga: Denah Rumah Satu Lantai: Pilihan Tepat Bagi Anda dan Keluarga

Object diperbesar pada gambar

• Panjang diamater baut pada gambar 10 cm.
• Skala gambar 10:1, artinya yaitu setiap ukuran 10 cm pada gambar sama dengan 1 cm pada objek sesungguhnya.
• Ukuran sesungguhnya 10 cm : 10 cm x 1 cm = 1 cm.
• Jadi diamater baut sesunggugnya = 1 cm.

Untuk gambar denah rumah rata-rata sudah diberikan ukuran ruanganya oleh drafter maupun arsitek, namun bisa jadi ada ukuran yang belum tertuang sehingga memerlukan perhitungan skala secara manual.
